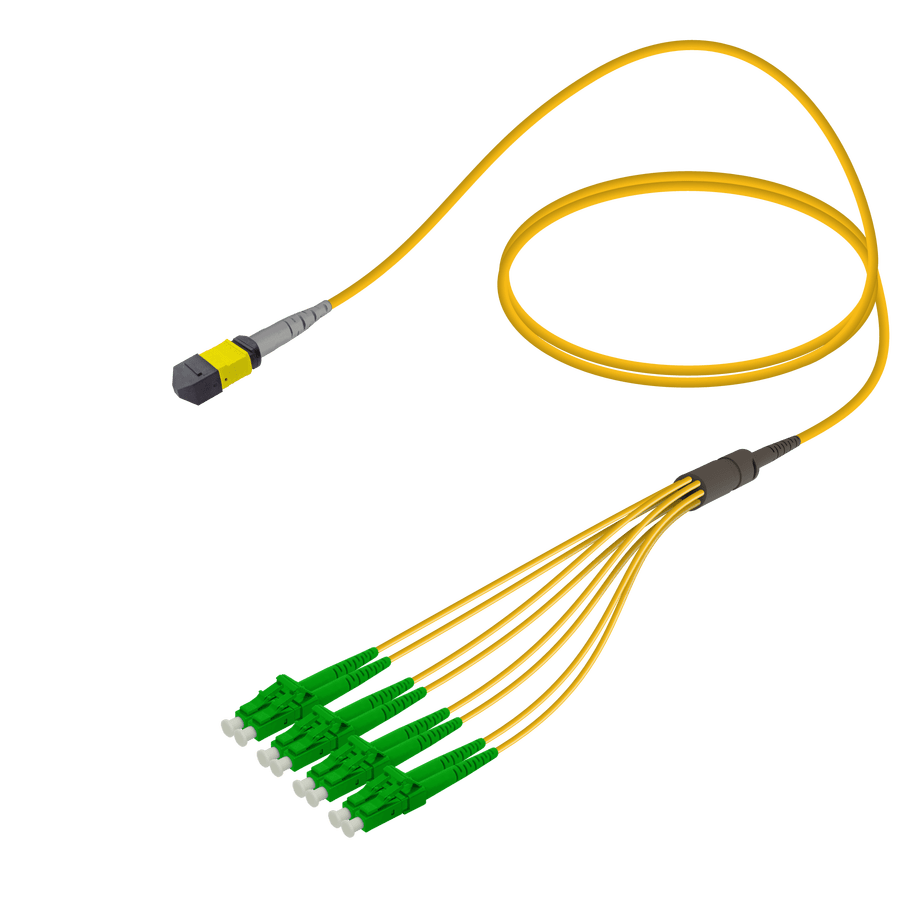

كابل توصيل MPO/MTP Elite ذكر إلى LC/APC Fanout – Base-8 – ألياف Single Mode G657.A2 – قطر 3.0/1.8 مم
وصف المنتج
كابل التوصيل الذكي MTP Elite إلى LC/APC Fanout هو حل مبتكر مصمم لتعزيز كفاءة الشبكات الضوئية عالية الكثافة. يتميز بموصل MTP Elite ذكر من نوع Base-8 من جهة، و4 موصلات LC/APC ثنائية من الجهة الأخرى، معتمدًا على ألياف Single Mode G657.A2 عالية الجودة بقطر نواة 9 ميكرومتر وقطر غلاف 125 ميكرومتر. الكابل الرئيسي بسمك 3.0 مم يوفر متانة فائقة، بينما الألياف الفرعية بسمك 1.8 مم تضمن مرونة في التوصيل.
المميزات الرئيسية
- أداء فائق: فقدان إدخال منخفض (≤0.35 dB للموصل MTP، ≤0.3 dB لموصل LC) وعزل إشارة مستقر.
- جودة عالية: موصلات MTP Elite مصممة بفحص ثلاثي الأبعاد لضمان دقة التوصيل.
- متوافق مع المعايير: مُصمم وفقًا لـ ANSI/TIA-568-C.3 وIEEE 802.3ba، ومتوافق مع معايير RoHS.
- تطبيقات متنوعة: مثالي لمراكز البيانات، الربط بين وحدات QSFP/QSFP+/SFP+، ودعم سرعات تصل إلى 400G.
- سهولة التثبيت: تصميم مضغوط يوفر مساحة في البيئات عالية الكثافة.
مجالات الاستخدام
- ربط وحدات QSFP/QSFP+ إلى SFP+.
- دعم اتصالات 40GE إلى 10GE و400G إلى 100G.
- شبكات PSM4 وCWDM4 وLRL4.
- مثالي لمراكز البيانات، الشبكات الصناعية، وأنظمة الاتصالات عالية السرعة.
المواصفات الفنية
| الخاصية | التفاصيل |
|---|---|
| فقدان الإدخال | MTP: ≤0.35 dB (معدل 0.1 dB) / LC: ≤0.3 dB |
| فقدان الإرجاع | MTP: ≥60 dB / LC: UPC≥50 dB, APC≥60 dB |
| مقاومة الحرارة | من -10°C إلى +70°C |
| مقاس الكابل | 3.0 مم (رئيسي) / 1.8 مم (فرعي) |
| المعايير | IEC 61754-7, TIA 604-5 (MTP) / IEC 61754-20 (LC) |
هيكل الألياف للوحدات الباعثة والمستقبلة
| الوحدة | الشكل الهيكلي | نوع الموصل | عدد الألياف | نوع الألياف |
|---|---|---|---|---|
| 100G | QSFP28, CPAK | MTP/LC | 8-24 | OS2/OM4 |
| 40G | QSFP+ | MTP/LC | 8-12 | OM3/OS2 |
| 25G/10G/1G | SFP28/SFP+ | LC | 2 | OM3/OM4/OS2 |
خطوات التثبيت
- تأكد من نظافة موصلات MTP وLC قبل التوصيل.
- قم بمحاذاة الدبابيس في موصل MTP مع الفتحات في الوحدة المستهدفة.
- اضغط برفق حتى سماع صوت “نقرة” للتأكد من التوصيل الآمن.
- تجنب ثني الكابل بزاوية حادة للحفاظ على سلامة الألياف.
الأسئلة الشائعة (FAQ)
س: ما الفرق بين موصل MTP وMPO؟
ج: موصل MTP هو نسخة مطورة من MPO مع دقة أعلى في المحاذاة ومتانة أفضل.
س: هل هذا الكابل متوافق مع ألياف OM4؟
ج: نعم، يدعم الكابل كلًا من الألياف Single Mode (OS2) وMultimode (OM3/OM4).
س: ما درجة الحرارة المثلى للعمل؟
ج: يعمل الكابل بكفاءة في نطاق -10°C إلى +70°C.
س: هل يتم توفير ضمان على المنتج؟
ج: نعم، الكابل خاضع لفحص جودة بنسبة 100% مع ضمان ضد عيوب التصنيع.
كابل الألياف البصرية، MTP Elite، LC/APC، Single Mode G657.A2، Base-8، توصيل عالي الكثافة، مراكز البيانات، 400G، QSFP، SFP+، كابل شبكات، فايبر أوبتيك.
