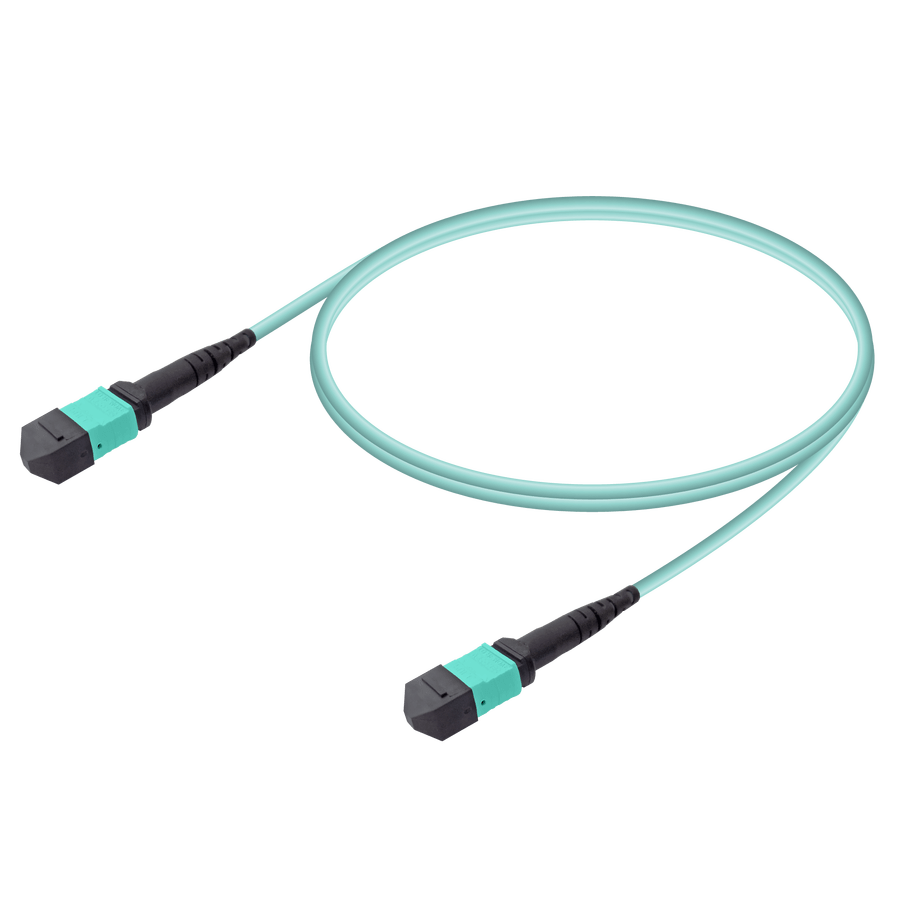

اكابل توصيل MPO/MTP Elite من ذكر إلى ذكر | Base-12 | مود أحادي G651.OM3 | 3.0 مم – كابل ألياف بصرية عالي الأداء لمراكز البيانات
كابل التوصيل MTP Elite من ذكر إلى ذكر هو حل مبتكر ومثالي لشبكات البيانات عالية الكثافة، مصمم ليوفر أداءً ميكانيكيًا وبصريًا فائقًا. يتميز الكابل بمواصفات Base-12 مع ألياف مود أحادي G651.OM3 وقطر كابل 3.0 مم، مما يجعله الخيار الأمثل لتحقيق اتصالات سريعة وموثوقة في بيئات العمل الاحترافية.
المميزات الرئيسية:
- أداء متفوق: انخفاض فقد الإشارة (Insertion Loss) بمتوسط 0.10 ديسيبل وبحد أقصى 0.35 ديسيبل.
- جودة عالية: موصلات MTP Elite معتمدة بقياس ثلاثي الأبعاد (3D Interferometer) لتضمن ثبات الإشارة.
- متوافق مع المعايير: مُصمم وفقًا لمعايير ANSI/TIA-568-C.3 وIEEE 802.3ba وANSI/TIA-942.
- تحمل عالي: يدعم أكثر من 100 دورة توصيل/فصل دون فقدان الكفاءة.
- تصميم مضغوط: مثالي لمراكز البيانات عالية الكثافة بفضل حجمه الصغير وقدرته على توصيل حتى 12 ليفًا في موصل واحد.
التطبيقات:
- توصيل QSFP+ إلى QSFP+ و40GE إلى 40GE.
- دعم اتصالات 400G إلى 400G وPSM4 إلى PSM4.
- مثالي لتطبيقات 4x25G و10x10G في الشبكات الضوئية.
- استخدامات في أنظمة الذكاء الاصطناعي، التخزين السحابي، ومراكز البيانات الضخمة.
المواصفات الفنية:
| الخاصية | التفاصيل |
|---|---|
| فقد الإشارة (Insertion Loss) | 0.35 ديسيبل كحد أقصى |
| عزل الإشارة (Return Loss) | ≥ 60 ديسيبل |
| مقاومة الحرارة | من -10°C إلى +70°C |
| قطر الكابل | 3.0 مم |
| المعايير المتبعة | IEC 61754-7, TIA 604-5, RoHS |
| مدة العمر الافتراضي | >100 دورة توصيل |
جدول التوافق مع أجهزة الإرسال والاستقبال (Transceiver Modules):
| التطبيق | الموصل | عدد الألياف | نوع الألياف |
|---|---|---|---|
| 100G (SR4/XSR4) | MTP 12F | 8 | OM3/OM4 |
| 40G (SR4/PSM4) | MTP 12F | 8 | OM3/OM4 |
| 25G/10G/1G | LC | 2 | OM3/OM4 أو OS2 |
أسئلة شائعة (FAQ):
س: ما الفرق بين موصل MTP وMPO؟
ج: موصل MTP هو نسخة مطورة من MPO مع تحسينات في الأداء البصري والمتانة.
س: هل هذا الكابل مناسب للاستخدام في البيئات الصناعية؟
ج: نعم، الكابل مقاوم للحرارة والاهتزازات ومتوافق مع معايير السلامة UL94 V-0.
س: كيف يتم تنظيف موصلات MTP؟
ج: استخدم أدوات تنظيف متخصصة للألياف البصرية وتجنب لمس الأسطح البصرية باليد.
خطوات التثبيت:
- تأكد من إيقاف تشغيل الأجهزة المرتبطة.
- قم بتوصيل الطرف الذكر من الكابل بمنفذ MTP في الجهاز المرسل.
- ثبت الطرف الآخر في الجهاز المستقبل مع الضغط بلطف حتى يتم التوصيل بشكل آمن.
- اختبر الاتصال للتأكد من جودة الإشارة.
الكلمات المفتاحية للسيو:
كابل ألياف بصرية، MTP Elite، Base-12، مود أحادي OM3، كابل توصيل عالي الكثافة، مراكز البيانات، 400G، QSFP+، موصل MTP ذكر، كابل 3.0 مم، شبكات فائقة السرعة.
التقييم:
ملاحظة: الصور التفاعلية والرسوم التوضيحية متاحة في المعاينة أدناه لتوضيح آلية التوصيل والبنية الداخلية للكابل.
