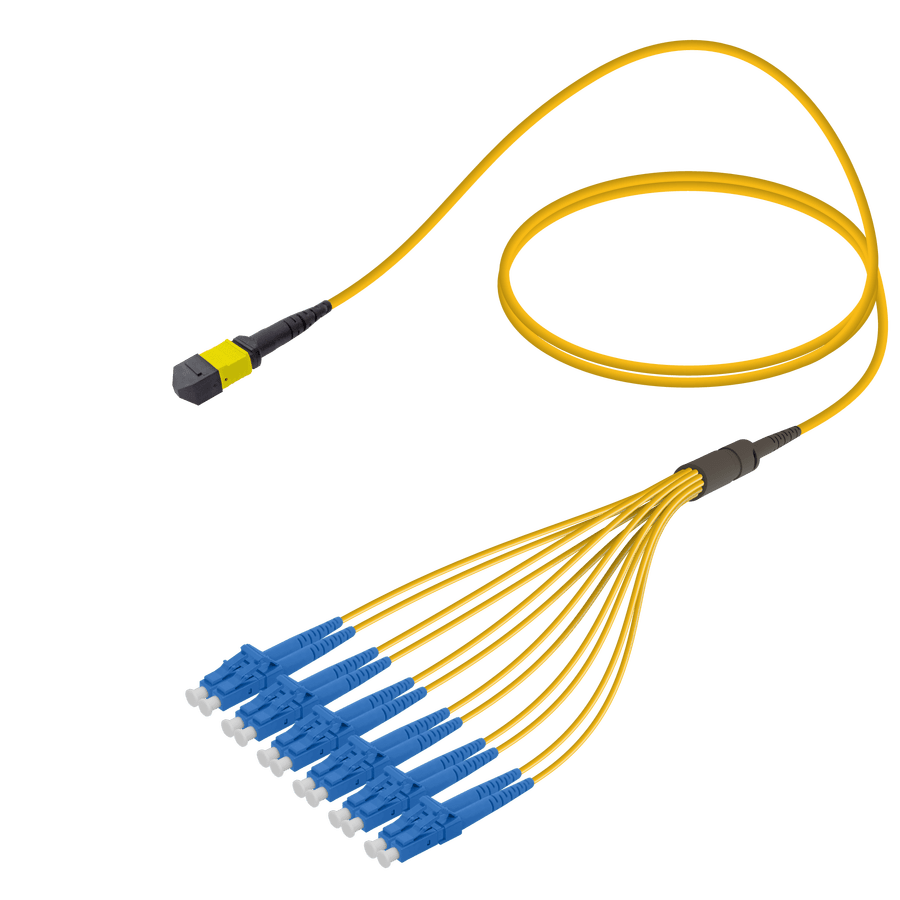

كابل توصيل MPO/MTP أنثى إيليت إلى LC/UPC فان آوت – قاعدة 12 – ألياف Single Mode G657.A2 – سماكة 3.0/1.8 مم
الوصف:
كابل التوصيل MTP Female Elite إلى LC/UPC Fanout هو حل مبتكر ومثالي لمراكز البيانات عالية الكثافة والشبكات الضوئية المتقدمة. يتميز بتصميم Base-12 مع 12 ليفًا ضوئيًا من نوع Single Mode G657.A2 بقطر 9 ميكرون، مغطى بطبقة خارجية قطرها 125 ميكرون، ومحمي داخل غلاف رئيسي بسمك 3.0 مم لتحقيق أعلى مستويات المتانة والأداء.
المميزات الرئيسية:
- أداء فائق: فقد إدخال منخفض (≤0.35 dB لـ MTP، ≤0.3 dB لـ LC) وفقد إرجاع عالي (≥60 dB) لضمان نقل إشارة مستقر وآمن.
- تصميم مدمج: يوفر مساحة كبيرة في التطبيقات عالية الكثافة بفضل تقنية MTP Elite المتوافقة مع معايير ANSI/TIA-568-C.3 وIEEE 802.3ba.
- جودة عالية: موصلات MTP مصنعة بدقة باستخدام مقياس تداخل ثلاثي الأبعاد (3D Interferometer) لضمان التوصيل الأمثل.
- متانة: يتحمل أكثر من 100 دورة توصيل/فصل، مع مقاومة عالية للحرارة (-10°C إلى +70°C).
- توافق واسع: مثالي لتطبيقات 40G/100G/400G مثل QSFP إلى SFP+ وPSM4 إلى SFP+.
التطبيقات:
- توصيلات QSFP/QSFP+/QSFP28 مع SFP+/SFP28.
- شبكات 40GE إلى 10GE و400G إلى 100G.
- أنظمة نقل البيانات في مراكز البيانات والاتصالات عالية السرعة.
المواصفات الفنية:
| الخاصية | التفاصيل |
|---|---|
| نوع الألياف | Single Mode G657.A2 |
| قطر الكابل | 3.0 مم (الغلاف الرئيسي) / 1.8 مم (الألياف الفرعية) |
| المعايير | IEC 61754-7, TIA 604-5 (MTP) / IEC 61754-20 (LC) |
| مقاومة الحريق | UL94 V-0 |
| درجة الحرارة | -10°C إلى +70°C |
فوائد المنتج:
- توفير التكلفة: يقلل الحاجة إلى كابلات متعددة بفضل تصميم الفان آوت (Fanout) مع 6 موصلات LC/UPC.
- مرونة عالية: يدعم مجموعة واسعة من الوحدات البصرية مثل CFP2, QSFP28, SFP+.
- سهولة التثبيت: تصميم “Plug-and-Play” مع دليل تركيب واضح.
أسئلة شائعة (FAQ):
١. هل هذا الكابل متوافق مع أجهزة Cisco وJuniper؟
نعم، الكابل متوافق مع معظم العلامات التجارية مثل Cisco وJuniper وHuawei.
٢. ما الفرق بين موصل MTP وMPO؟
موصل MTP هو نسخة مطورة من MPO مع دقة أعلى في المحاذاة ومتانة أكبر.
٣. هل الكابل مقاوم للانحناء؟
نعم، الألياف من نوع G657.A2 مصممة لمقاومة الانحناءات دون فقدان الإشارة.
خطوات التركيب:
١. تأكد من إيقاف تشغيل الأجهزة المرتبطة.
٢. نظف موصلات MTP وLC باستخدام أداة التنظيف المخصصة.
٣. قم بتوصيل جانب MTP Female بالجهاز الرئيسي (مثل الترانسيفر)، ووصل موصلات LC بالأجهزة الطرفية.
٤. اختبر الاتصال باستخدام مقياس فقد الإشارة (Optical Power Meter).
الكلمات المفتاحية:
كابل الألياف البصرية، موصل MTP أنثى، LC/UPC، Single Mode G657.A2، كابل فان آوت، توصيلات عالية الكثافة، 400G إلى 100G، كابل بيانات مراكز البيانات، كابل MTP إيليت.
