كابل Female MTP Elite إلى LC/APC Fanout | Base-24 | Single Mode G657.A2 | 3.0/1.8mm
مقدمة عن المنتج

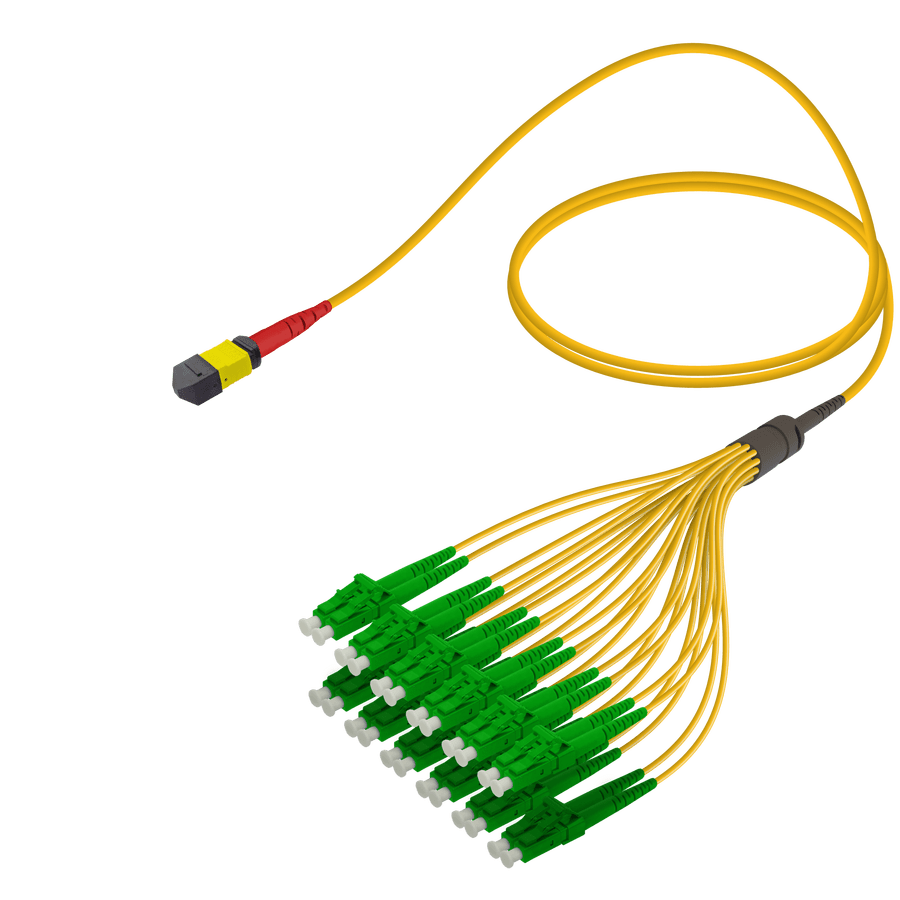

كابل Female MTP Elite إلى LC/APC Fanout هو حلّ مبتكر لربط شبكات الألياف البصرية بكفاءة عالية، مصمم خصيصًا لمراكز البيانات والبنى التحتية عالية الكثافة. يتميز الكابل بموصل Female MTP Elite من نوع Base-24 من جهة، و12 موصل LC/APC Duplex من الجهة الأخرى، مع ألياف من النوع Single Mode G657.A2 بقطر 9 ميكرون للقلب و125 ميكرون للغلاف. الكابل الرئيسي بسمك 3.0 مم يوفر متانة فائقة وأداءً ثابتًا في نقل البيانات.
المميزات الرئيسية
- أداء فائق: فقدان إدخال منخفض (≤0.35 dB لـ MTP، ≤0.3 dB لـ LC) وعزل إشارة عالي الدقة.
- جودة عالية: موصلات MTP Elite مُصنّعة بمعايير IEC 61754-7 وTIA 604-5، مع ضمان الجودة بواسطة مقياس التداخل ثلاثي الأبعاد.
- توافق عالمي: متوافق مع معايير ANSI/TIA-568-C.3 وIEEE 802.3ba، ومثالي لشبكات 40G/100G/400G.
- تصميم متين: كابل رئيسي بسمك 3.0 مم وألياف مقاومة للانحناء (G657.A2) لتحمّل الظروف القاسية.
- ضمان الجودة: اختبار 100% في المصنع مع شهادة RoHS للسلامة البيئية.
التطبيقات
- ربط وحدات QSFP/QSFP+/QSFP28 مع SFP+/SFP28.
- توصيل شبكات 400G إلى 100G و40G إلى 10G.
- دعم تطبيقات PSM4 وCWDM4 وSWDM4.
- مثالي لمراكز البيانات، الشبكات المؤسسية، وأنظمة الاتصالات عالية السرعة.
المواصفات الفنية
| الخاصية | التفاصيل |
|---|---|
| فقدان الإدخال | MTP: ≤0.35 dB (معدل 0.1 dB) / LC: ≤0.3 dB |
| فقدان الإرجاع | MTP: ≥60 dB / LC: UPC≥50 dB, APC≥60 dB |
| مقاومة الحرارة | من -10°C إلى +70°C |
| مقاس الكابل | 3.0 مم |
| التوافق | MTP: IEC 61754-7 / LC: IEC 61754-20 |
| الديمومة | >100 دورة توصيل |
هيكل الألياف للوحدات الباعثة والمستقبلة
| الوحدة | الشكل | الموصل | عدد الألياف | نوع الألياف |
|---|---|---|---|---|
| 100G/40G/25G | QSFP+/QSFP28/SFP28 | MTP/LC | 8-24 | OS2/OM3/OM4 |
| 10G/1G | SFP+/SFP | LC | 2 | OS2/OM3/OM4 |
خطوات التثبيت
- تأكد من نظافة موصلات MTP وLC قبل التوصيل.
- قم بمحاذاة دبابيس التوجيه في موصل MTP مع الفتحات في الجهاز المستقبِل.
- اضغط برفق حتى سماع صوت “كليك” للتأكد من التوصيل الآمن.
- تجنب ثني الكابل بزاوية حادة للحفاظ على سلامة الألياف.
الأسئلة الشائعة (FAQ)
س: ما الفرق بين موصل MTP وMPO؟
ج: موصل MTP هو نسخة مُحسّنة من MPO مع دقة أعلى في المحاذاة ومتانة أكبر.
س: هل الكابل متوافق مع ألياف OM4؟
ج: نعم، الكابل يدعم كلاً من الألياف Single Mode (OS2/G657.A2) وMultimode (OM3/OM4).
س: كيف يتم تنظيف الموصلات؟
ج: استخدم أدوات تنظيف متخصصة للألياف البصرية واتبع إرشادات الشركة المصنعة.
